Візуалізація даних з пакетом ggplot2

7.1.  Граматика графіки ggplot2

Зараз найпоширенішим засобом для побудови діаграм в R став пакет ggplot2. Скорочення "gg" в його назві походить від концепції граматики графіки (Grammar of Graphics), яка була запропонована в книзі Леланда Вілкинсона (Wilkinson, Leland. 2005. The Grammar of Graphics (Statistics and Computing). Berlin, Heidelberg: Springer-Verlag). Сенс цієї граматики полягає в описі статистичних діаграм за допомогою спеціальної мови. Цю концепцію розвинув Хедлі Вікхем, який у 2010 році запропонував пакет ggplot2 (Wickham, Hadley. 2010. “A Layered Grammar of Graphics.” Journal of Computational and Graphical Statistics 19 (1): 3–28).

Опис пакета ggplot2 можна знайти у мережі тут. «Шпаргалка», що допомагає працювати з цим пакетом, наведена нижче. Зверніть увагу: «клацання» (клик) мишею на зображенні викликає його збільшену копію, яку буде набагато простіше прочитати.

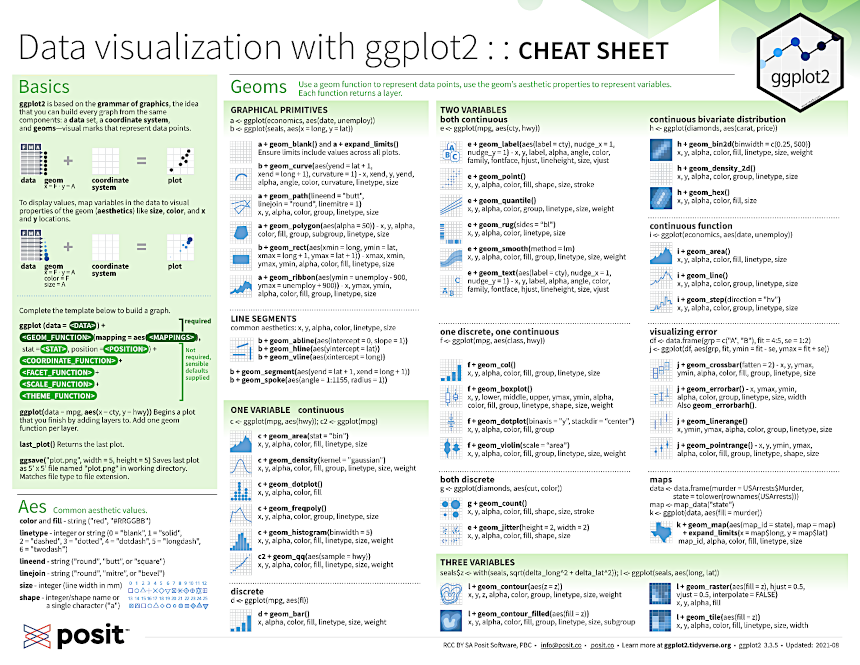

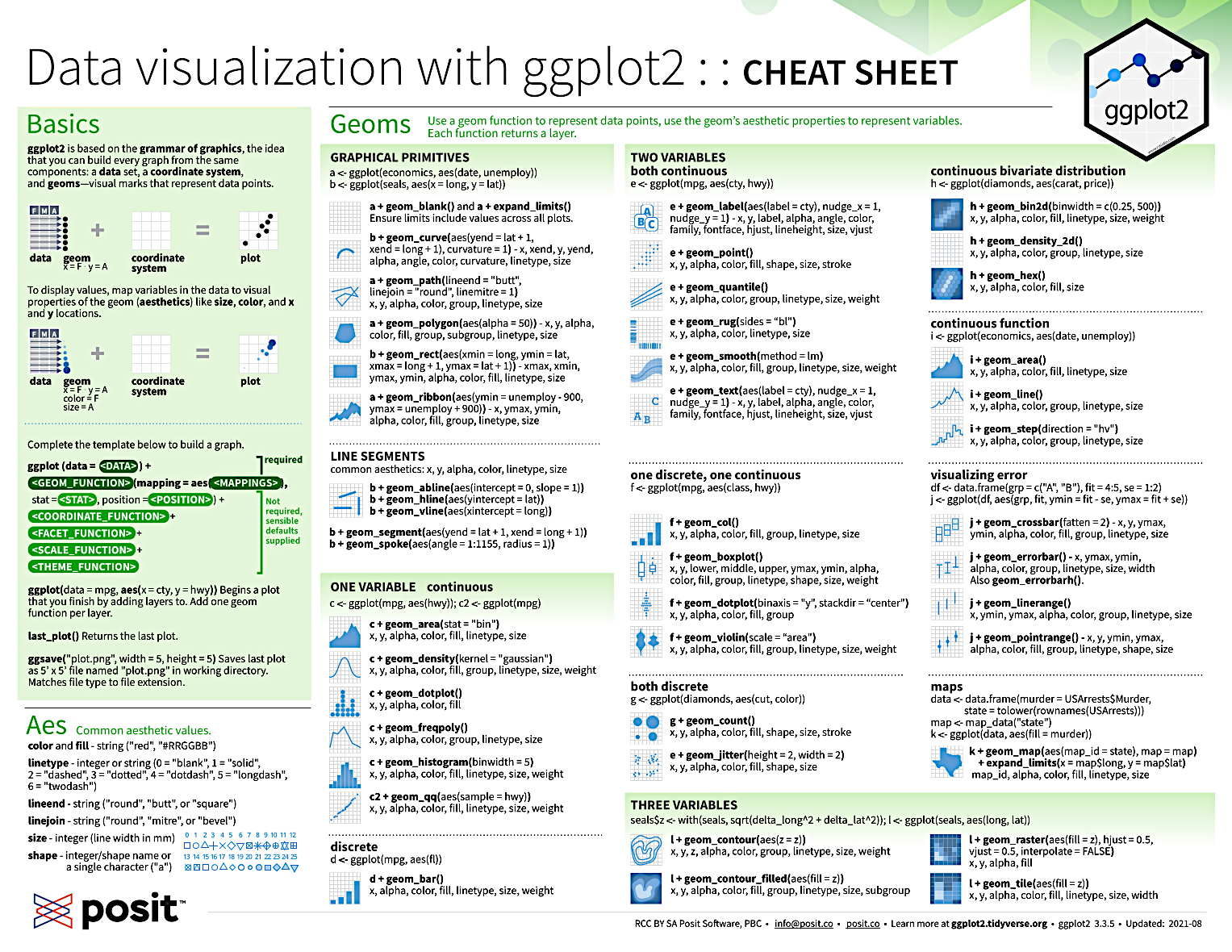

Рис. 7.1.1. Перша сторінка «шпаргалки» з ggplot2 (кликабельно!)

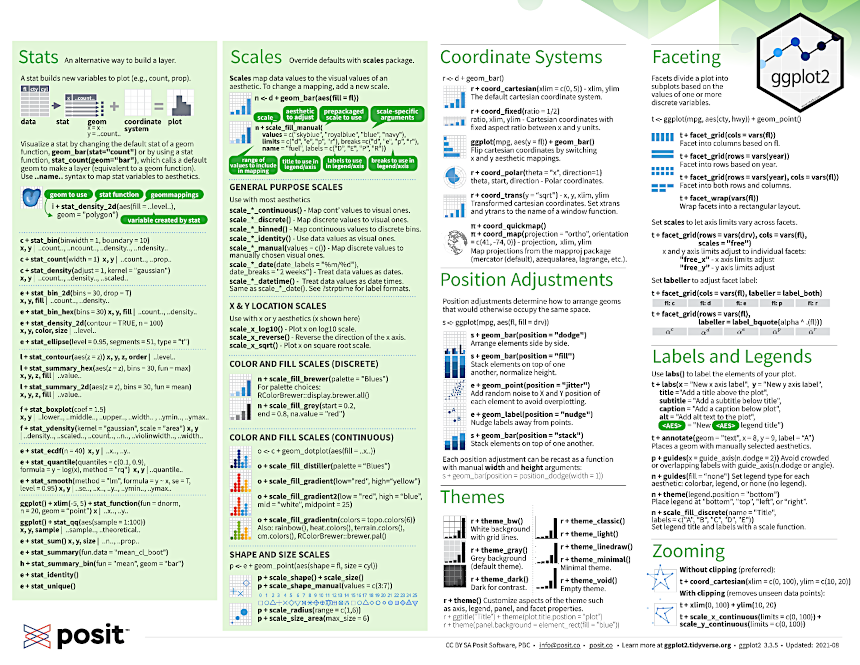

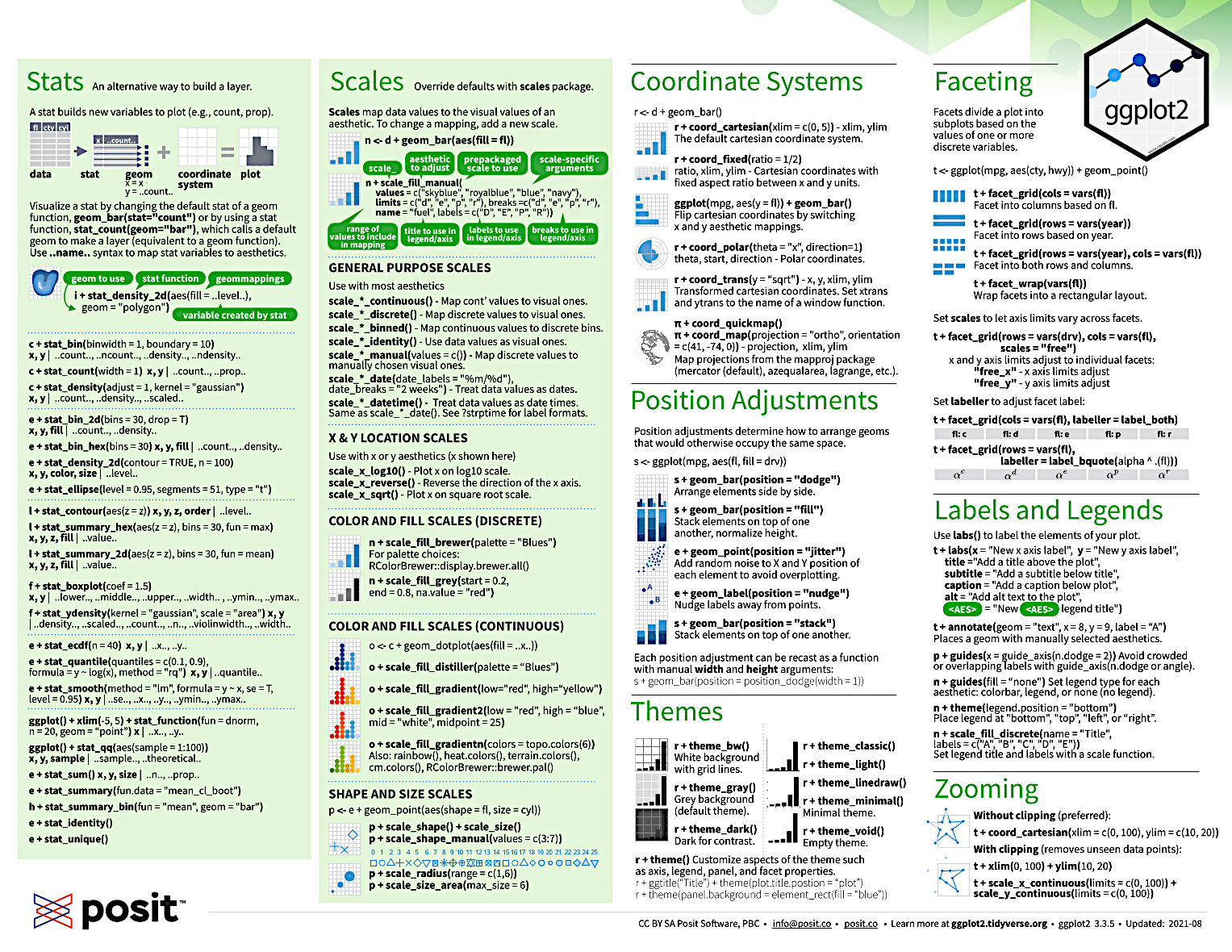

Рис. 7.1.2. Друга сторінка «шпаргалки» з ggplot2 (кликабельно!)



Характерною особливістю ggplot2 є «пошарова» побудова графіки. Основні шари зображення в цьому пакеті показані в табл. 7.1.1. Зверніть увагу: цю таблицю слід читати знизу догори; базовий рівень, рівень даних показано на ній у самому низу. Кожний наступний шар накладається поверх попередніх; ще вище має бути розташований шар з назвами діаграми, підписами осей тощо. Назви шарів, як-от «естетики», можуть здаватися незрозумілими; до них слід просто звикнути.



Таблиця 7.1.1. Шари зображення у ggplot2 (у порядку знизу догори)

Шар	Назва	Опис	Пояснення
7	Теми (Themes)	Стиль оформлення зображення з заздалегідь заданого переліку	Характер зображення, що не пов’язаний з даними
6	Координати (Coordinates)	Простір зображення	Декартові або полярні; фіксовані або обмежені
5	Статистики (Statistics)	Узагальнений опис даних	Згладжування, апроксимація, опис
4	Фасетки (Facets)	Зображення, що відрізняються за однією змінною (категоризовані графіки)	Частини зображення, що створюють рядки або стовпці.
3	Геометрії (Geometries)	Елементи, що використовуються для відбиття змінних	Точки, лінії, гістограми, “ящики” (boxplot)
2	Естетики (Aestetics)	Шкали та змінні, за якими будуються дані	Вісі абсцис, ординат, кольори, заливки, розміри, рівні, прозорість, типи фігур, типи та товщина ліній
1	Дані (Data)	Набір даних, за якими будують зображення	Дані, що відбиваються на зображенні (організовані за певними змінними)
